菱机妙用 | 学好这几招 灵活应用PLC不同的网络产品

　　本期看点：

　　一、CC-Link IE Control板卡使用介绍

　　二、CC-Link系统通信设置

　　三、ASLINK产品介绍

　　一、CC-Link IE Control板卡使用介绍

　　1. 产品综述

　　CC-Link IE Control板卡是电脑连接CC-Link IE Control网络,实现电脑跟控制器(PLC) 之间高速和大容量资讯通讯。

　　2. 产品特性

　　(1) 通用PCI、PCIE插槽对应

　　可对应多种计算机插槽;

　　(2) 安心、安全地使用

　　使用专用实用程序，可以无程序设定及网络诊断监视;

　　(3) Visual C++®/Visual Basic®专用部件库

　　可以控制CPU的运行及软元件读写，方便地制作上位软件

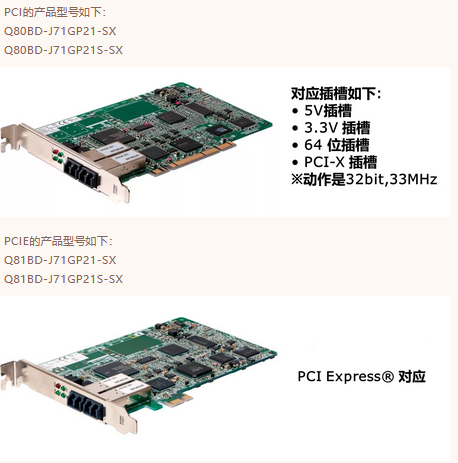

　　3. 产品型号

　　按PCI插槽分类，可分支持PCI插槽及PICE插槽两种类型。

　　4.本视频功能亮点

　　(1) 设置方便，通过参数设置网络参数;

　　(2) 支持多种高级软件开发语言。

　　5.使用及软件开发

　　(1) 安装板卡配置软件 SW1DNC-MNETG-B(随板卡附带)及网络板卡Q81BD-J71GP21-SX驱动

　　(2) 在SW1DNC-MNETG-B软件中进行CC-LINK IE Control网络配置。

　　(3) 使用mdfunc32.dll进行相关函数导入开发软件

　　二、CC-Link系统通信设置

　　1. MELSEC-L系列PLC综述

　　MELSEC-L系列PLC是一款运行快速、功能强大、配置丰富，并具有优秀扩展性的高性能、高性价比的中型PLC。

　　MELSEC-L系列PLC支持CC-Link Ver.2.0, CC-Link IE Field, CC-Link/LT,SSCNETIII/H,Ethernet,串行通讯等网络。

　　部分CPU内置CC-Link通讯功能。

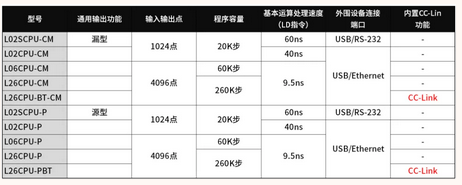

　　2. CPU型号

　　MELSEC-L系列PLC的产品型号如下：

　　3. 本视频功能介绍

　　可将分散配置的输入输出模块、智能功能模块、特殊功能模块等经专用电缆相连接后，通过可编程控制器 CPU 对这些模块进行控制。

　　4.功能操作步骤

　　(1) 完成主站模块和远程I/O模块的外部接线;

　　(2) GX Works2软件中进行主站模块参数设置，设置项包括【起始I/O】、【类型(主站)】、【模式设置(远程I/O网络模式)】、【传送速度】、【总连接台数】、【远程输入(RX)】、【远程输出(RY)】等。

　　(3) 远程I/O站设置站号和传送速率。

　　(4) 分别对PLC和远程I/O站断电并重新上电。

　　三、ASLINK产品介绍

　　1. 产品综述

　　ASLINK是一款配线简单、维护方便的总线。

　　AnyWire的传感器体积小,附加价值高。

　　2. ASLINK亮点

　　(1) 配线简介

　　插拔式配线，接点少，随时都可以进行连接部件的追加、更换与去除。大幅度降低配线、改线的工时，减小设备布线占用的空间。

　　(2) 维护性强

　　断线检测功能帮助区分传感器OFF、断线与故障，方便维护，减低设备停机时间。

　　(3) 体积小

　　远程连接模块及传感器体积小，方便安装与节省设备体积。

　　(4) 可视化

　　能够显示光类型传感器的光强度，便于提前进行预防维护。

　　3.内置以下功能

　　和普通的远程网络产品一样，主要用于连接远程、分散的数字量及模拟量传感器。与此同时提供了较多的附加价值。

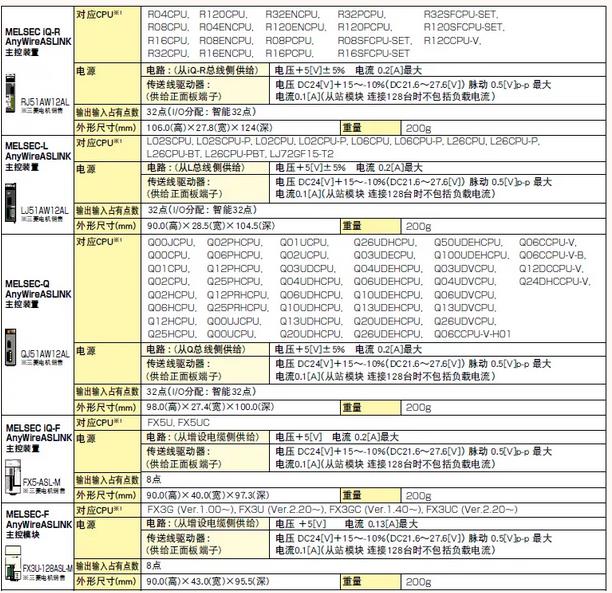

　　4.支持ASLINK的产品型号

　　5.功能介绍

　　(1) 连接远程I/O、模拟量

　　(2) 断线检测功能、受光度可视化

　　6.功能操作步骤

　　(1) 配置ASLINK模块

　　(2) 配置连接远程设备

　　(3) 配置刷新地址

　　(4) 配置连接设备地址，与主站配置的保持一致
