Make IT Easy - 威图IT机柜自动开门系统

　　随着服务器性能的提高，越来越多的场合会应用高性能服务器机柜。威图的LCP(liquid cooling package)解决方案，它直接在服务器前面吹出冷风，然后在服务器后面吸入热空气。该高性能系统最高可提供高达55 kW的冷量输出。但是，高功耗意味着如果空调出现故障，所有空调的制冷冗余无法满足现有服务器的需求时，机柜温度会迅速升高，超过服务器的允许运行温度的限制，导致服务器宕机。

　　如何在此紧急情况下提供备用的冷却方案是一个值得思考的问题。

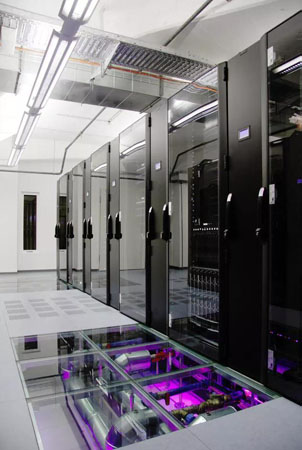

　　一个典型的机房如下图所示。除了使用玻璃门封闭机柜的高性能服务器外，这些机房中还经常可以找到功耗较低的服务器或网络机柜。这些低功耗机柜一般使用房间级空调对其进行冷却。

　　因此，利用现有的房间级空调系统为封闭玻璃门机柜提供紧急情况下的备用冷却是一个可行的方案。

　　对此，威图可提供全套自动开门系统满足紧急情况下高性能机柜使用房间级空调冷却的场合。

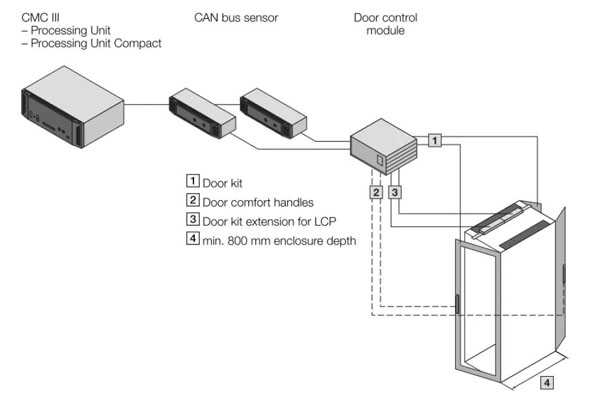

　　该系统通过CMC III及其串联的传感器检测柜内的温度或其他环境信息，当检测的温度超出设定值时便触发报警，通过DCM(Door control module)发出开门信号，控制门磁及舒适型手柄打开柜门。

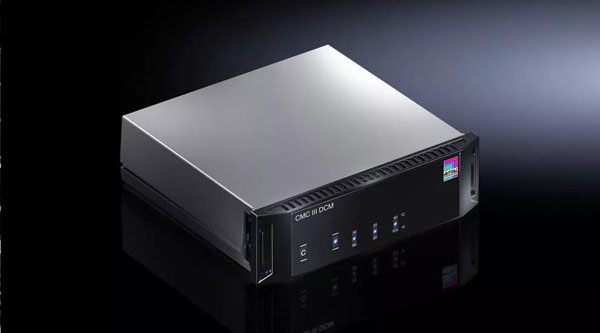

　　DCM控制器如下图所示，它可以控制机柜的前后门自动打开。可以连接到LCP冷却系统或CMC III机架监控系统。该控制器还内置一个温度NTC探头，可安装在柜内进风位置检测进风温度。

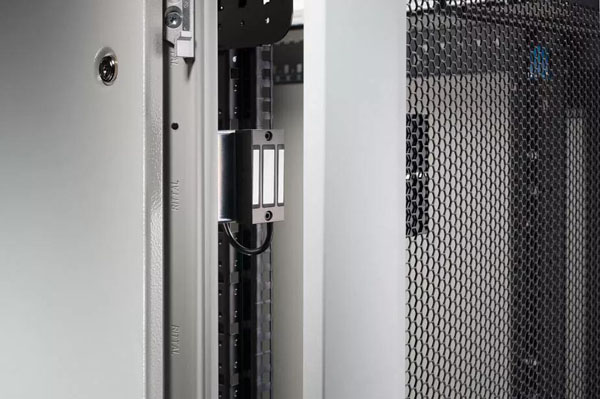

　　当门关闭时，门由电磁铁保持门关闭(如下图)。电磁铁安装在机柜框架上，铁板安装在门上。这种方法的优点是，如果电缆断开或电源电压出现故障，磁铁就会释放，门就会打开。

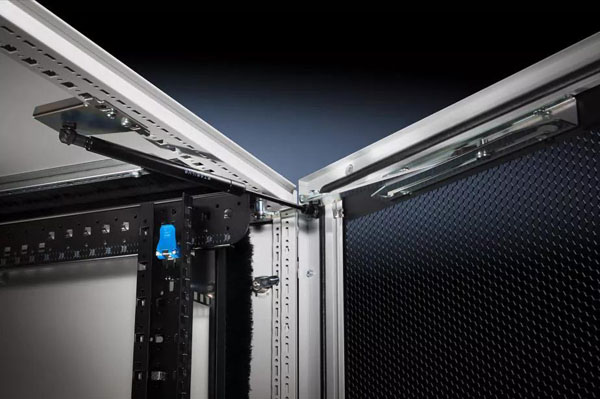

　　当DCM控制器触发开门信号后，门磁断电，门由液压撑杆打开(如下图)。该液压撑杆保持较小的推力，确保门易于关闭，并消除对用户造成伤害的风险。

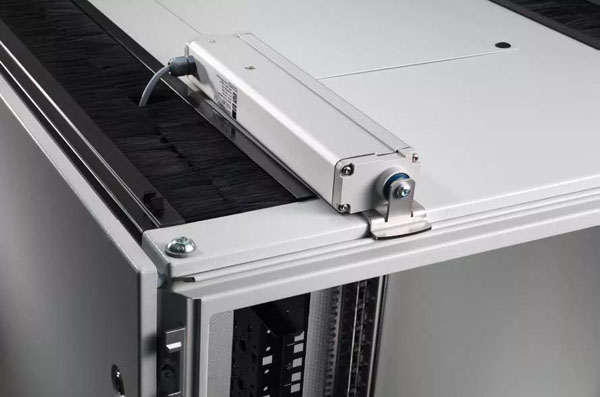

　　带有强力风扇的服务器可能在机柜前门形成真空场合，以至于门被吸住无法自动打开。这种局部真空可以通过主轴电机克服(如下图所示)。电机可缓慢将门向外推出约20cm，直到压力平衡。然后门再被液压撑杆打开。

　　最后需要再次强调，自动开门方案仅适用于紧急情况下需要备用冷却以防止玻璃门封闭的机柜中温度快速上升，并在这段宝贵的时间内对关键服务器做备份及关机的操作。自动开门方案并不能替代长时间冷却的方案。
