VEGA为制药行业安全生产保驾护航

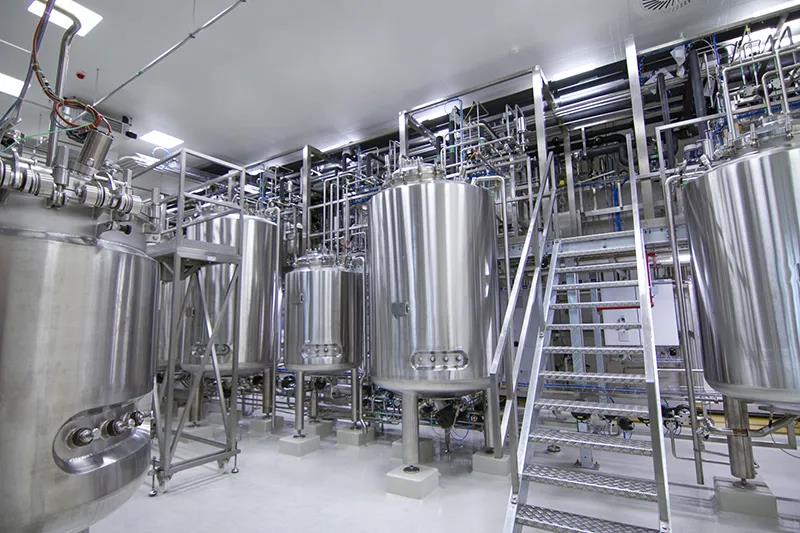

　　制药行业有很多搅拌容器，比如搅拌混合罐，搅拌反应釜等，往往带有高温、强蒸汽、液面扰动并伴有很厚的泡沫，给液位测量造成很大的困扰。

　　VEGA推出的80GHz高频雷达液位仪表VEGAPULS 64，凭借其优异的性能，能够有效克服搅拌容器的复杂工况，实现可靠的测量，为制药行业生产的自动化做出贡献，并有力地保障了生产的安全运行。

　　下面以某制药公司的渣液搅拌罐为案例，详细介绍VEGAPULS 64在其中的应用。

工艺和工况介绍

　　渣液搅拌罐是个中间带横向搅拌器的卧罐，中药配料和清液被加入到罐内，经高温搅拌均匀后，排出前往下一道工序。每个生产流程完毕之后还要经过CIP(在线清洗)处理。

工况条件

　　#容器：卧罐(带横向搅拌器)，直径1.2米

　　#介质：粘附性中药配料和清液混合液，伴有泡沫

　　#温度：80℃

　　#压力：常压

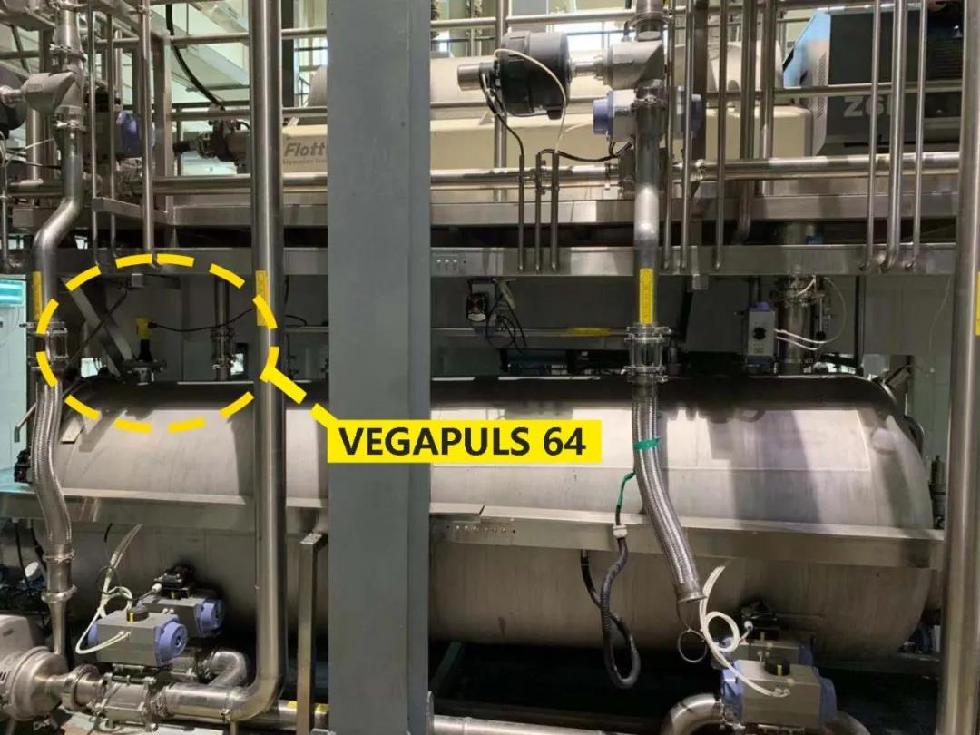

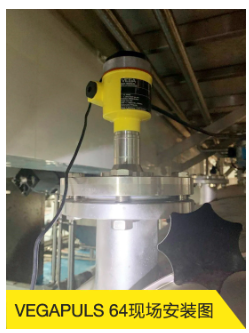

渣液搅拌罐及仪表安装位置

VEGA解决方案

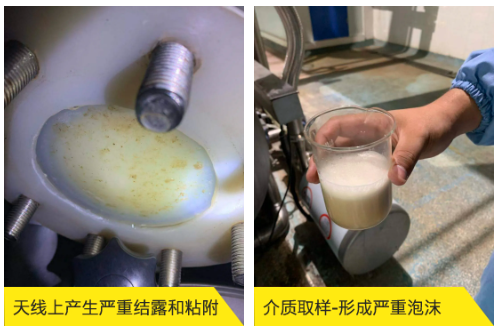

　　从上述搅拌罐的工况条件可以看出，采用雷达仪表测量该液位存在两个难点，一个是高温条件下，粘附性介质将给雷达天线带来严重的结露和粘附;二是泡沫的产生以及波动的液面，将使液位信号大幅衰减。

　　针对该应用难点，VEGA采用了80GHz高频雷达仪表VEGAPULS 64，利用其高聚焦、强信号的优势以及抗粘附的透镜天线，有效解决了上述恶劣工况，实现了可靠的测量。

VEGAPULS 64 VS 传统雷达仪表

　　改进前：采用传统雷达仪表

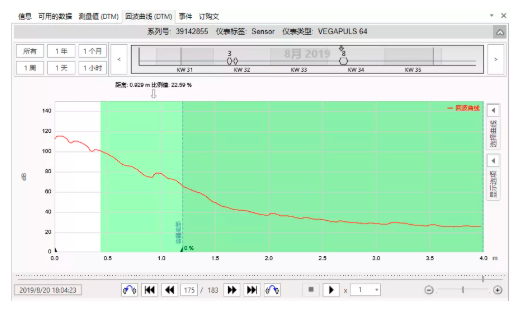

　　最初，客户使用的是传统的雷达仪表，当进液搅拌后，在液位到达20%之后，信号已经丢失，完全无法跟踪液位，严重影响生产，回波曲线如下图所示：

　　由上图可以看到，由于天线上粘附的原因，导致近距离噪声线很高，而液位信号由于泡沫的原因不够强，因而液位信号就被噪声线淹没了。经过调整参数、极性等，回波信号均没有改善，无法解决信号丢失的问题。

　　改进后：采用VEGAPULS 64

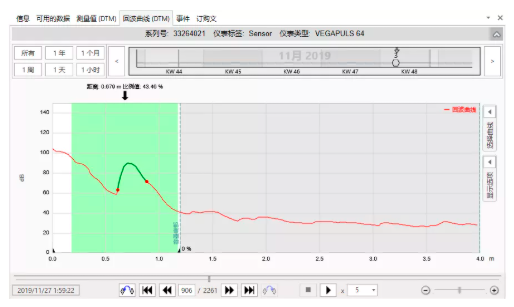

　　之后，客户采用80GHz高频雷达仪表VEGAPULS 64在相同位置进行测量，经过多个生产流程测试，回波曲线如下图所示：

　　由上图可以看出，由于采用抗粘附能力更强的透镜天线，VEGAPULS 64前面的噪声线显著下降;同时，得益于其高聚焦、强信号的优势，使得在液面波动和较厚泡沫条件下，VEGAPULS 64仍可以得到很强的液位信号。

　　VEGAPULS 64为客户带来了诸多益处：即使在复杂工况下仍可实现精准、可靠的液位测量，保障安全生产;几乎没有测量盲区，大大提高了容器的使用率;可实现彻底的免维护。VEGAPULS 64绝对是制药行业复杂工况条件下液位测量的优先选择!
