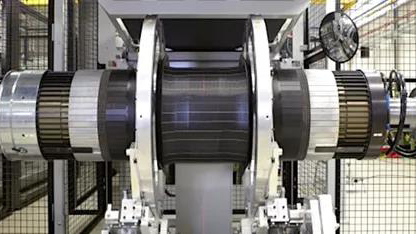

成型机(如下图)作为轮胎制造的核心设备，将轮胎结构中各部分，按工艺要求一层一层组合成型。
其生产工艺对轮胎的安全性、耐用性、舒适性等关键性能至关重要，在制造过程中需对搭接的厚度、间隙、宽度等进行实时监测。
成型机3D视觉检测
作为成型机视觉检测系统的关键部件，西克分体式3D相机Ranger3系列，满足高精度、超高速、定制化视野的需求，提供更好的成型机3D检测解决方案。

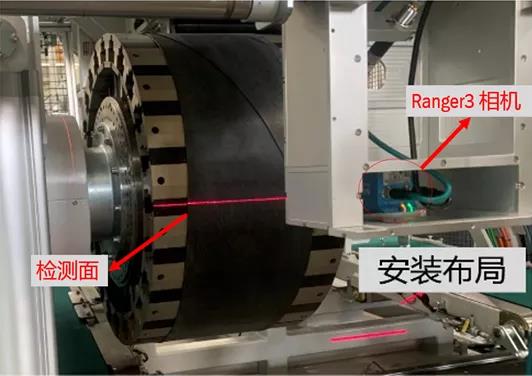

现场应用如下图示意：
应用描述

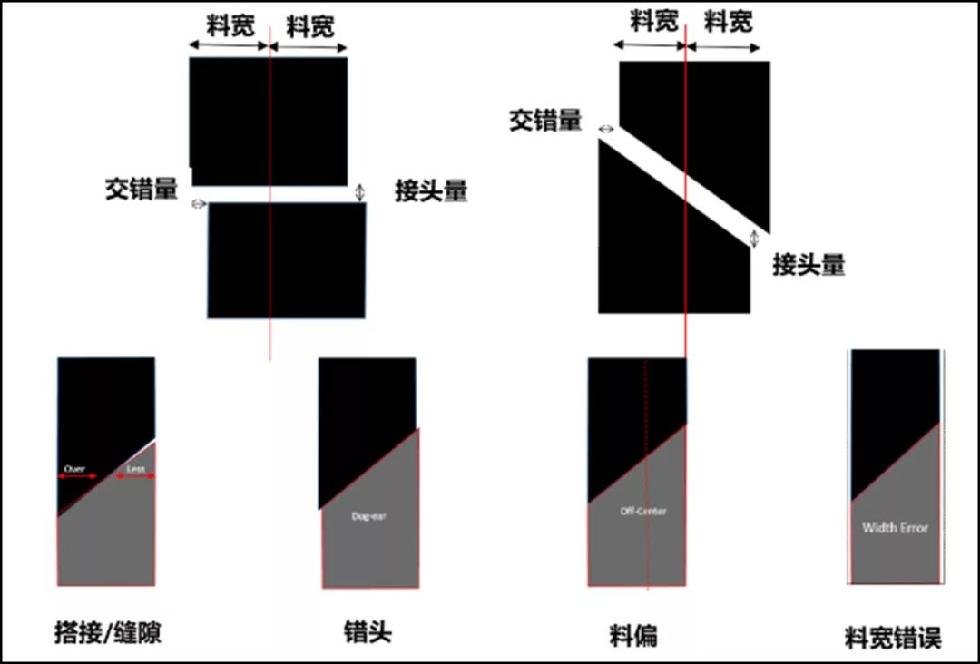

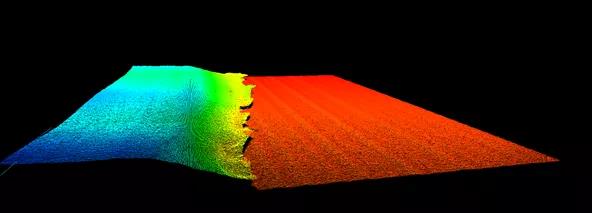

对轮胎成型过程中各层材料进行质量及尺寸监控(如下图)，主要包括：接头搭接、缝隙、错头、料偏、料宽、漏贴、错料等

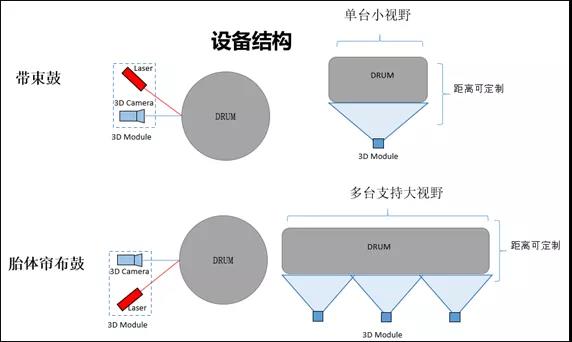

系统架构示意图

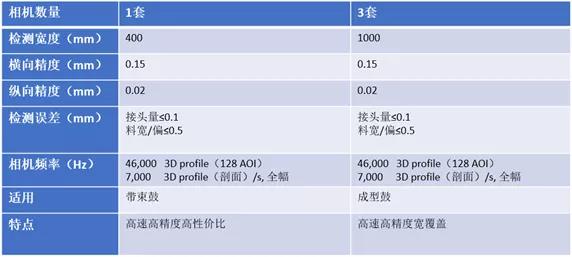

性能指标
根据成型鼓大小和精度要求，系统可以选择1套或者3套相机来实现成型鼓面的全覆盖检测。
西克3D相机Ranger3优势
西克Ranger3相机采样帧率极快，轻松满足成型鼓的高转速要求;
根据成型鼓的大小及现场空间布局，灵活设计视野及角度;
大幅面检测时需要多相机拼接，西克独有的拼接算法可满足高精度拼接要求

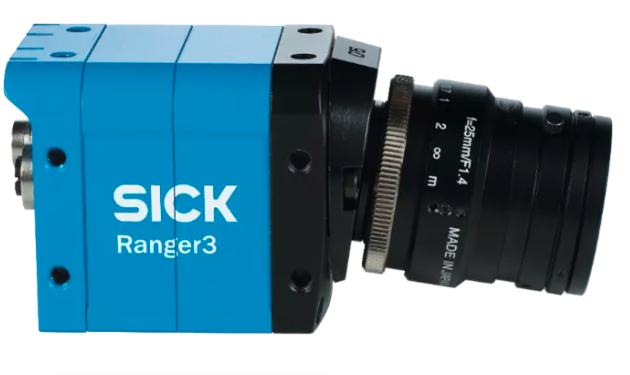

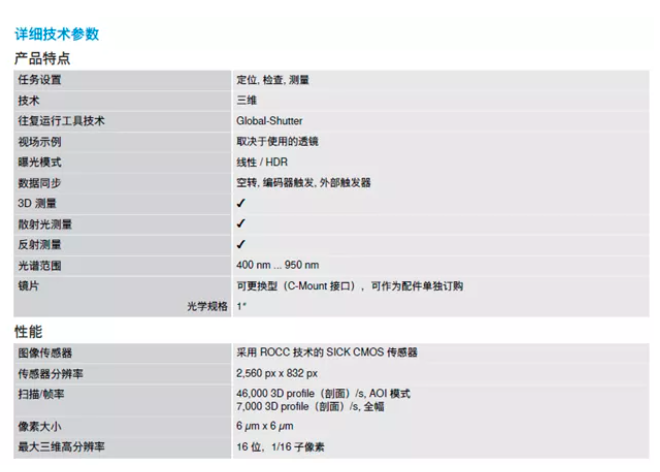

更多Ranger3信息
V3DR3-60NE31111 订货号：1091560
