皮尔磁：短路保护、过载保护、过流保护，你分的清楚么?

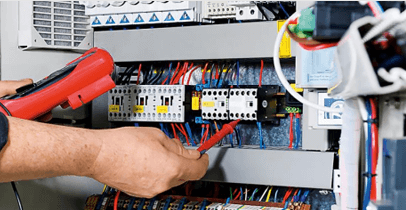

　　无论是工业机器还是日常使用的电器，都包含了许多电气线路。电气保护能够保证这些电气线路的正常工作，我们经常听到的电气保护有：短路保护、过载保护、过流保护等。

　　这些电气保护方式之间有何区别，又有何关系?在工业机器上需要设置什么样的保护方式?安全标准IEC 60364-4-43以及IEC 60204中给出了答案。

基本概念

　　依照标准中的定义，短路是绝缘被破坏之后产生的过电流现象，而短路保护则是为了避免此种过电流产生危险而设置的保护。被破坏的绝缘既可以是绕组漆包线为代表的功能绝缘，也可以是带电导体到金属外壳之间为防触电而设置的基本绝缘;过载是绝缘还正常时电气线路中就已经产生的过电流现象，过载保护则是为了避免这类过电流引发危险而设置的保护。

　　看完标准中的定义，有没有什么发现?

　　短路保护和过载保护其实都属于过流保护，只是两种保护侧重预防的危险不同而已。

工业机器的电气保护

　　对于工业机器而言，如果机器中各支路的导线线径相同，那么允许共用过流保护装置。如果某条支路线径有减小，则该支路不可再与其他支路共用过流保护装置。另外插座、照明、控制回路的过流保护都不可或缺，而且要为插座和照明配备独立的保护。

　　既然短路保护和过载保护都属于过流保护，那到底该怎么选呢?

　　在具体选择何种过流保护方式时，主要取决于负载的类型。

　　如果负载是额定功率超过500W的电机，一般就需要设置过载保护，如果该过载保护装置无法切断短路电流，则还要增加短路保护。

　　其他情况下可以使用短路保护，当然也要同时确保该保护不会误动作而且保护的额定值符合EN 60204-1中7.2.10节的要求。

　　短路保护、过载保护、过流保护的含义与基本设置要求相信大家看完今天的文章应该已经了解清楚了。随着对安全问题探索的深入，大家可以继续思考一些新的问题，比如：漏电保护是怎么回事?过流保护与防触电有什么关系?什么样的情况下可以不设置过流保护?

　　这些问题Pilz在后续也会陆续推出相关内容，和大家一起探讨。
