英威腾涉足特种纸张加工设备!

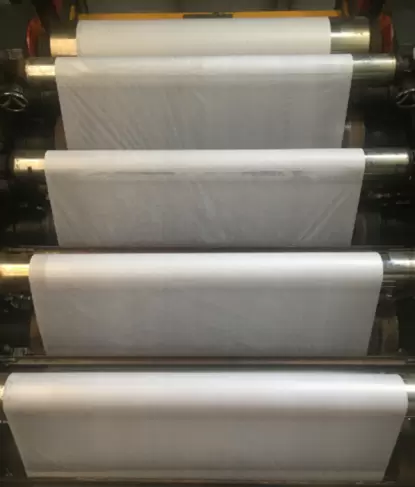

超级压光机是造纸中的一种压光设备。外形类似机械压光机，但辊的数目较多。适用于铜版纸、涂布纸、书写纸、胶版印刷纸等文化用纸和电容器纸等绝缘纸。
超级压光机工作原理：
在运行行中，纸页和热辊接触，短时间内，热辊把热能传到纸内，并深入到一定的临界深度(通常认为是在0.007μм)时，这时纸面的温度达到或接近玻璃软化点，此时纸面塑性加强，而软辊在受压时，弹性变形，压区形成面接触。镜面的硬辊就像压模似的把蒴化的纸面，变的平滑又光泽，且保留了好厚度。
超级压光机属于特种纸加工设备，国内设备一般标配国外大牌的传感器+变频器+PLC，英威腾变频器改变了超压纸行业一直被国外产品垄断的局面。
客户需求：加减速快、平、稳，具有泛用性
加减速线性：客户要求加工纸张在0~480米线速度无级变速启动(线性平顺)，且在变速过程中纸张不能出现波动和断裂现象。
满足各种复杂工艺：能满足各种纸张工艺需求，纸张品种繁多，对各种产品的质量要求不同，因此生产工艺条件也不同，80g/M2~17g/M2(单面卫生纸厚度)宽范围包含后期喷水加湿工艺。
成本低性价比高：具备自动精确的计算卷径PID补偿功能，不能出现断纸，瞬间快速停机时间短，防止浪费物料和损坏纸轨，总造价低。
英威腾方案：研发现场新增“黑科技”功能
方案说明
基于客户的需求，英威腾推出明星产品——带有张力PID功能的GD350系列高性能多功能变频器，同时由于收放卷控制，主机使用高性价比GD200A系列通用型开环矢量变频器。

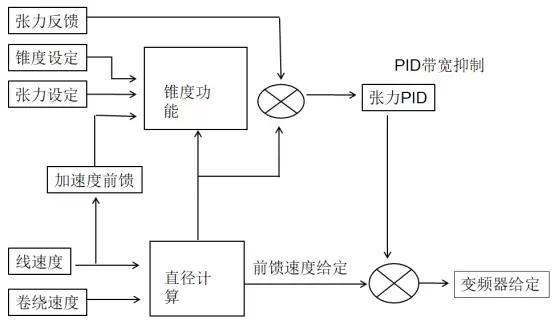

系统方案架构图

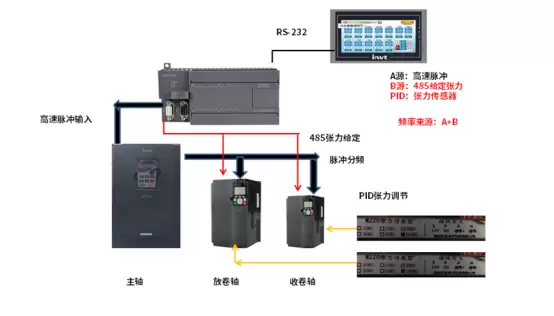

变频器控制方案架构图

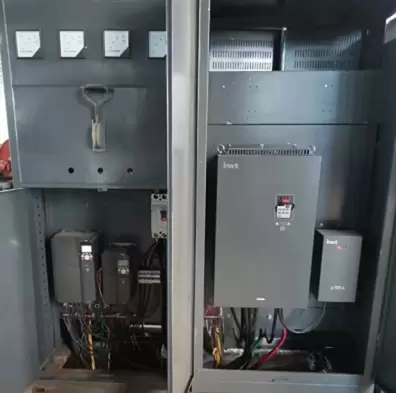

电控柜图片
左侧柜体
GD350(37KW)为放卷变频+张力传感器实时保证放卷速度平稳张力恒定。
GD350(15KW)为收卷变频+张力传感器实时保证收卷速度平稳张力恒定。
右侧柜体
主机为GD200A(160 KW)用于主轮动力给定分频脉冲分别给收放卷加S曲线平滑，使输出命令平稳。
英威腾方案优势
1、先进的放卷张力控制算法功能：
放卷使用先进的GD350专用放卷模式，具备自动卷径计算，三组PID自动张力调节输出，保证最薄17g/M2(单面卫生纸厚度)输出张力恒定、快速、稳定不易出现波动。。
2、优于主从跟随功能：
收卷跟随主机脉冲命令的情况下，自动根据外置张力传感器的模拟量信号，自动快速的使用P09组PID调节功能，保证实时跟随主机，保证张力和防止17g/M2纸张断裂。
3、LCD键盘界面友好便于调试：
LCD键盘具备中文参数说明，实时监控电流、电压、转速、转矩等参数，方便调试以及观察主从跟随情况。
4、研发现场新增“黑科技”功能：
现场新增惯量反向补偿功能：使用标准的摩擦和惯量补偿情况下，放卷在卷径非常小的使用给定张力出现不够PID无法调节，此时需要放卷轮主动参与放卷。从而在卷径非常小的情况下或加减速中进行反向补偿转矩，使运行纸张更加平稳。
总述
超级压光机属于特种纸加工设备，是纸张加工的高端机械，进口设备的价格一般在百万元以上，英威腾GD350在超压纸机械上的应用，打破外企行业垄断，填补国产变频在高端设备应用中的空白，是敢于尝试新事物的创新者。
除此之外，在瓦楞纸：横切机、纵切机(青岛X公司)、卫生纸：行业大回转、分切复卷(潍坊X公司)，A4：定长裁切、分切复卷(兖州X机械公司)，英威腾还有完整的系统解决方案，可全面助力国内纸加工机械生产。而未来，英威腾也将持续提供更系统、高效的纸加工行业系统解决方案，为国内外厂商快速助力增长。
