PLC断货?断供?国产化替代方案轻松化解

　　两年来，疫情持续，国际政治、经贸局势动荡加剧，国外PLC断货、涨价等问题袭来。如何快速高效地解决PLC断货问题，是工厂和市政工程等国计民生领域关注的关键问题。

　　蓝普锋PLC?国产品牌性能如何?稳定可靠吗?

　　基于二十多年的技术积累和丰富的产业化经验，蓝普锋研制了两类PLC产品：RPC3000大型PLC 、RPC2000中小型PLC。更接中国地气，更懂用户需求，更适应现场恶劣环境，蓝普锋PLC在用户现场交出了一份份亮丽的成绩单!

CPU平台

　　多处理器高效协同，核心处理器主频1GHz;

　　程序容量16MB，数据容量64MB，扩展存储32GB;

　　自主研发微内核实时操作系统，平台稳定可靠;

　　平台运行效率高，单指令执行时间仅为10ns;

　　运算能力强大，I/O扩展容量高达4万点;

　　CPU模块自带2路千兆以太网和2路RS485。

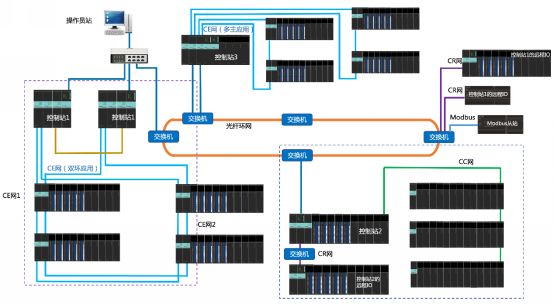

总线构架

　　融合已有技术积累和最新技术，创新设计控制系统总线构架;

　　高速总线CH集成于背板，用于CPU与扩展通讯模块、单机架冗余CPU之间的通讯;

　　柜内总线CC适用于控制柜内机架扩展，机架数不超过4个;

　　实时远程总线CE用于远程机架扩展，单主站可扩展30个从站;

　　通用远程总线CR采用标准以太网协议，用于不同系列产品的互联互通;

　　CH、CE、CC均为冗余设计，主、备通讯切换可靠、高效。

可靠性

　　方案设计中既关注技术先进性，更注重稳定可靠性;

　　软硬件方案经历长期现场考验，电磁兼容性好，环境适应性强;

　　多措并举，适应各类工业现场：芯片选择、隔离、电磁防护、低功耗;

　　完备的冗余方案：CPU冗余(单机架和双机架)、通讯冗余、电源冗余;

　　所有模块均支持热插拔，更换故障模块不影响控制系统正常运行;

　　扩展模块均为智能模块，可诊断至通道级。

开放性

　　支持各类标准接口，可与监控软件及HMI无缝集成;

　　通过CANopen、RS485等通讯主站连接各类智能设备;

　　通过Profinet、EtherCAT等从站模块接入其它系统;

　　编程软件符合IEC61131-3国际标准，通用性好;

　　自定义专属功能块和子程序，保护用户知识产权;

　　IT与OT充分融合，夯实智能制造和工业互联网基础。

　　蓝普锋PLC应用于二十多个行业的关键领域，重点客户遍布全国，包括国家能源、中国石油、北京地铁等。

针对用户需求，蓝普锋可提供哪些国产化替代解决方案?

　　解决方案一：扩展I/O通过Profinet、EtherCAT等接入现有控制系统

　　RPC3000的I/O模块作为Profinet从站使用，在原有主站中，可以方便地对I/O模块进行管理。

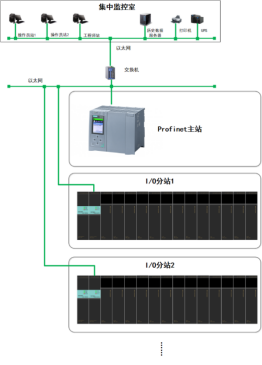

Profinet从站系统结构图

　　在污水处理提标改造项目中，需增加I/O信号，以蓝普锋Profinet从站模块RPC3703为纽带，连接各类输入/输出点，对格栅、提升泵等设备进行监视和控制。只需在原程序中对I/O进行配置，无需改变程序结构，项目实施简单方便，现场运行稳定可靠。

污水处理厂控制机柜内部布置图

　　解决方案二：全部产品均采用蓝普锋PLC，单CPU方案

　　RPC3000系列PLC作为单机使用，可扩展CE、CR、CC三类总线，针对不同应用场合，灵活选择高性价比的I/O扩展方案。

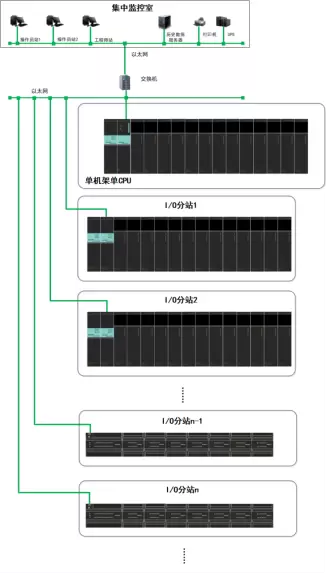

单CPU系统结构图

　　在洁净厂房控制系统中，CPU置于中控室内，通过CR总线扩展RPC3000模块和CR2000模块，对冷热源机组、组合式空调、新风机组、排风机组等进行监视和控制。

洁净厂房控制机柜内部布置图

　　解决方案三：全部产品均采用蓝普锋PLC，双CPU冗余方案

　　RPC3000系列PLC作为双机架冗余系统使用时，选用CE总线扩展I/O模块，满足地铁、冶金等高端应用需求。

　　在地铁环控系统中，双机架冗余CPU系统通过冗余模块进行数据交互，通过冗余环网对各类设备进行监视和控制，包括空调、通风、排水、照明、电梯、扶梯等机电设备，以及整流器、变压器等供电设备。

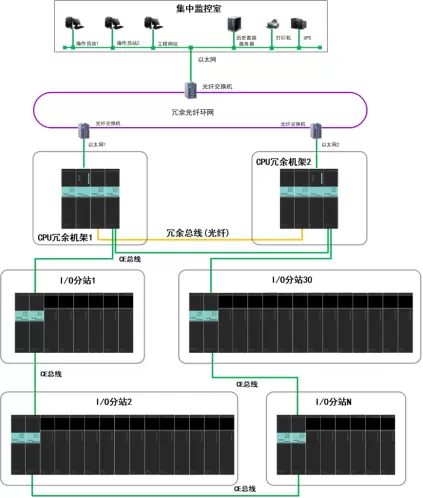

双CPU冗余系统结构图

　　蓝普锋是核心技术自主的国产PLC品牌，以二十多年的技术积累，专注于国产高端PLC技术研发与产业化，不断超越自己!
