菱机妙用 | 看过这篇, 你的PLC技能又升级啦

　　本期看点

　　R系列串行通信模块线路跟踪功能

　　简单CPU通信

　　GX Works3功能亮点

　　R系列串行通信模块线路跟踪功能

　　1. 视频功能亮点

　　1) 跟踪串行通信模块与对象设备的发送接收数据、通信控制信号状态。

　　2) 通过报文分析通信故障的有效工具。

　　2.功能介绍

　　跟踪串行通信模块RJ71C24与对象设备的发送接收数据、通信控制信号状态，因此监视缓冲中存储跟踪数据，分析数据的接受与发送。　　

　　3.功能操作步骤

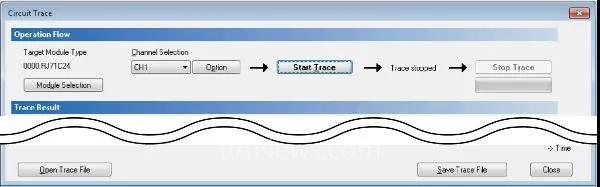

　　1)选择工程[工具]->[智能功能模块用工具]->[串行通信模块]->[线路跟踪]。

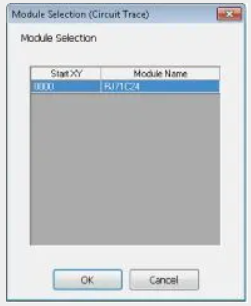

　　2)点击[模块选择]按钮，通过“模块选择(线路跟踪)”画面选择进行跟踪的模块。

　　3)通过“通道选择”选择进行跟踪的通道，点击[跟踪开始]按钮。

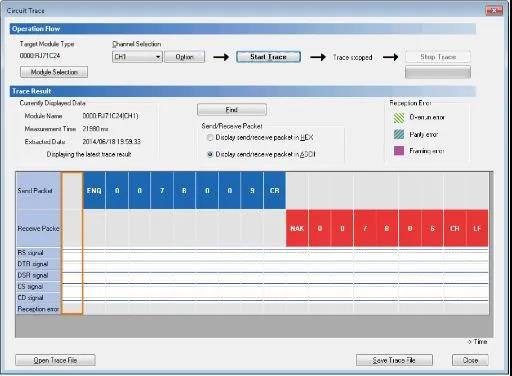

　　4)监视缓冲变为缓冲已满，或点击[跟踪停止]按钮时，跟踪数据将被显示。

　　5)通过被显示的跟踪结果确认发送接收数据包、通信控制信号。

　　简单CPU通信功能

　　1.视频功能亮点：

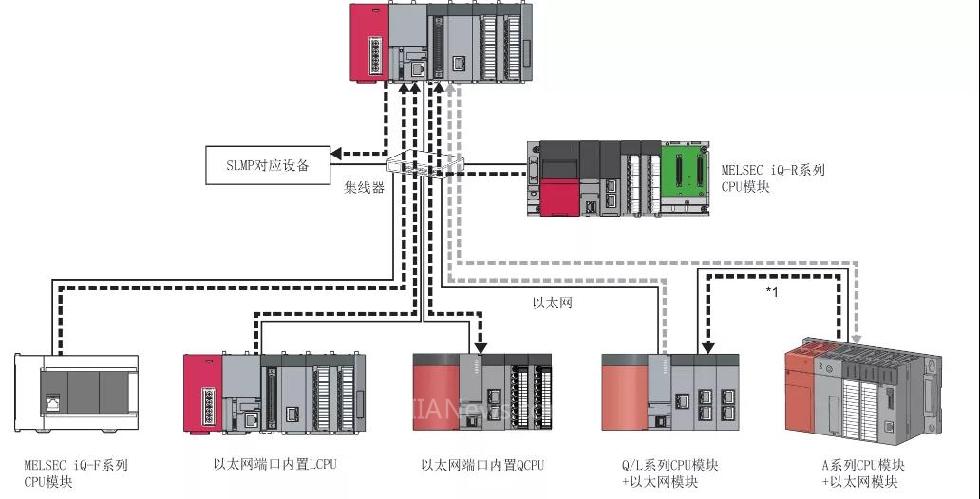

　　1) 通过一根网络线连接两个CPU，或者多个CPU通过星型连接

　　2)使用本功能时，进行简单CPU通信设置。最多可以进行64个简单CPU通信设置。

　　2. 功能介绍：

　　本功能是仅通过编程工具轻松地进行设置，便能以指定的时机对指定软元件进行数据发送接收的功能。

　　将通信对象(传送源)与通信对象(传送目标)以1：1方式进行设置，在指定的通信对象之间进行数据的发送接收。

　　3. 功能操作步骤：

　　1)建立两个系列PLC的工程文件程序

　　2)主站工程窗口[参数]→[PLC参数]→[内置以太网端口设置]，通信模式设置、 通信设置：执行间隔(ms)/请求触点、通信对象设置、设备类型的对应、根据通信对象进行设置、通信对象侧的设置，读写软元件参数设置

　　3)从站工程窗口[参数]→[PLC参数]→[内置以太网端口设置]，通信模式设置、 通信设置：执行间隔(ms)/请求触点、通信对象设置、设备类型的对应、根据通信对象进行设置、通信对象侧的设置，读写软元件参数设置

　　4)把设置通信参数写入主从站CPU里面，复位

　　5)用网线把主从站简单CPU通信物理连接

　　PLC编程软件 - GX Works3介绍

　　GX Works3是三菱电机新一代的PLC编程软件，用于对以MELSEC iQ-R系列、MELSEC iQ-L系列、MELSEC iQ-F系列等可编程控制器进行设置、编程、调试以及维护的工程工具。

　　软/件/特/点

　　Software Features

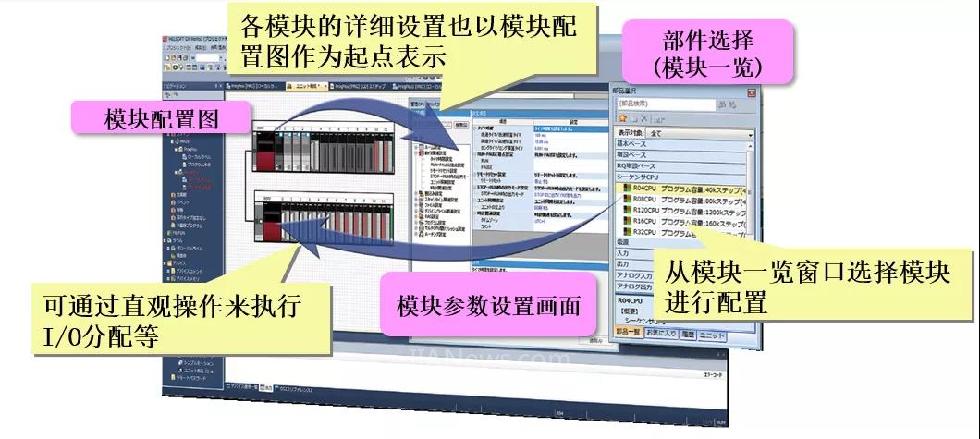

　　01、可通过模块配置图中的直观的操作进行系统设计

　　● 通过装载模块配置图功能(Navigator功能)进行视觉直观的设置

　　● 通过起动以模块配置图为起点的各模块参数设置画面进行直观的操作

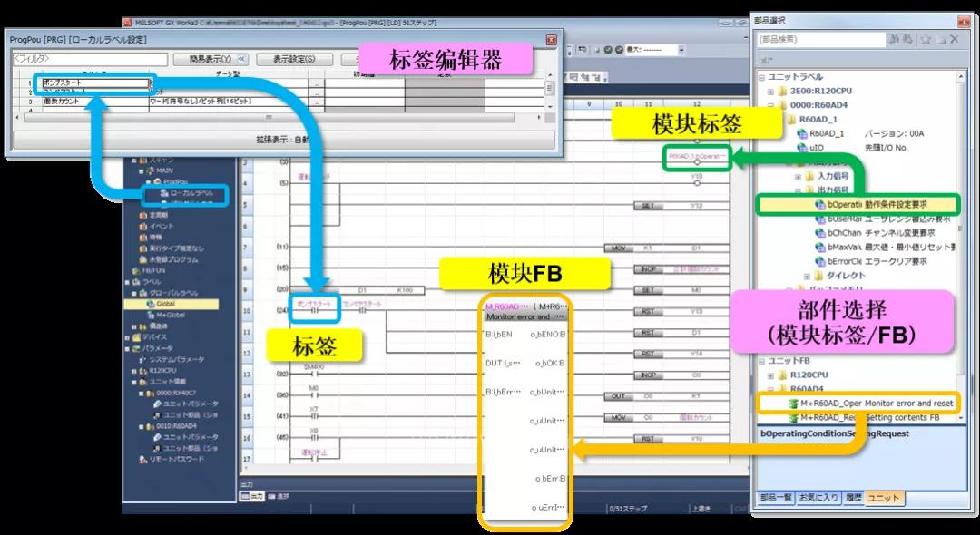

　　02、只需通过选择就可进行简单编程

　　● 通过模块标签/模块FB的自动生成来缩短编程所需的准备时间

　　● 通过拖拽程序部件使编程简单化

　　03、伴随着库的充实和扩大，编程工时将大幅减少

　　● 支持设备设置用的库

　　● 支持PLC Open运动控制库

　　● 支持附带设置/监视画面的库

　　● 各行业/各工程/各装置的标准库

　　04、强化GX Works2的功能

　　● 通过适合结构化程序执行的MELSEC iQ-R联动来抑制程序容量的增加

　　● 通过适合ST程序执行的MELSEC iQ-R联动来提高程序执行性能

　　● 通过刷新程序编辑器 ，提高操作性与解除操作限制

　　● 统一工程类型(简单·结构化)

　　05、通过停止故障排除，快速找到原因

　　● 将计算机连接到发生异常的CPU上时将自动显示模块的诊断画面

　　● 通过由Q系列细分的错误代码指定原因与对策

　　● 以后可保存能够诊断故障的事件履历信息

　　06、整合顺序控制与驱动控制以降低成本

　　● 简单运动控制设置工具的整合联动强化

　　● 统一工程信息与设置操作

　　07、通过支持多国语言来加速全球发展

　　● 支持多个注释与注释显示的简单切换

　　● 多国语言对应版(日英中)的发布

　　08、通过有效利用已存在的Q系列的工程资产以减少客户的开发成本

　　● 现有的Q系列PLC工程文件可简单地转换并引用到GX Works3中
